VGUS組態軟件新增攝像頭控件功能

分享到：

點擊次數：更新時間：2021-07-16 17:26:07 【打印此頁】【關閉】

VGUS組態軟件中增加了攝像頭控件，滿足工程機械、公交車輛等場合，既要顯示設備運行狀態參數界面，又要顯示攝像頭監控畫面的需求。中顯科技即將推出多款串口屏將全面支持連接CVBS接口的攝像頭，歡迎關注！本文將介紹攝像頭控件的典型應用場景和使用方法。

1、應用場景

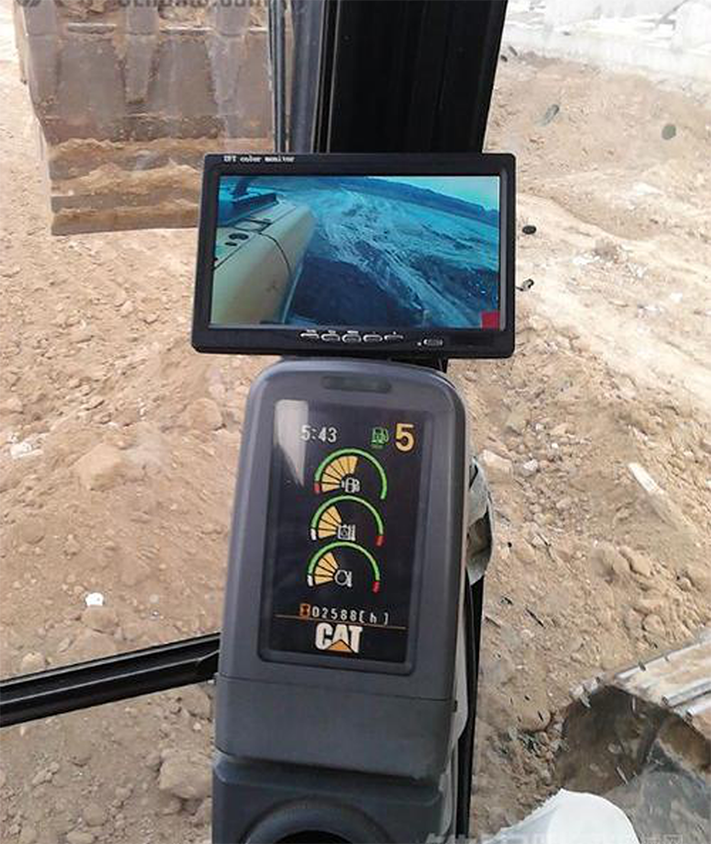

挖掘機、吊車等工程機械存在原地旋轉工況，而駕駛操作人員視線有限，出于安全考慮，必須借助攝像頭監控視線盲區。下圖為卡特一款挖機駕駛室照片，下方為挖機監控器，用于顯示挖掘機燃油油量、冷卻水溫、機油壓力等設備狀態參數，上方加裝的顯示屏用于連接攝像頭用于顯示駕駛員視線盲區場景。

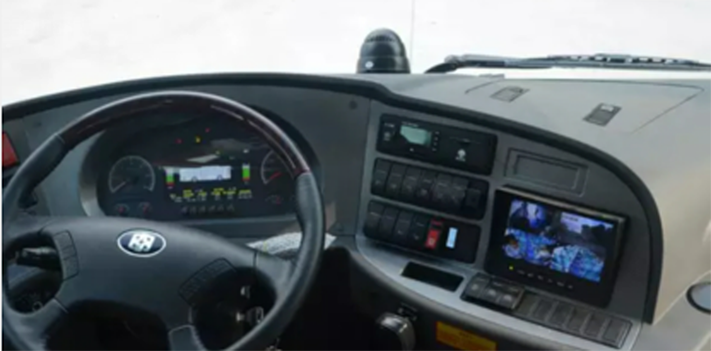

公交車輛由于其特殊的使用用途，需要頻繁開關車門、上下乘客，而且通常是存在前后兩個車門。為了防止發生安全事故，一般會在前后車門位置各安裝一只攝像頭。儀表盤上的顯示屏可以顯示攝像頭傳送過來的下車門位置的乘客信息，方便司機開關門。下圖為一款公交車儀表盤照片，司機正視方向顯示屏顯示車輛電池電量等內部參數，右側顯示屏顯示下車門位置的攝像頭監控畫面。

2、VGUS組態串口屏方案

針對上述工程機械和公交車輛等應用場景，VGUS組態軟件新增了攝像頭控件，通過接入攝像頭信號，在一塊顯示屏上同時顯示設備運行狀態參數和攝像頭監控畫面。可以采用畫中畫的形式分區顯示，也可以采用分時切換顯示。

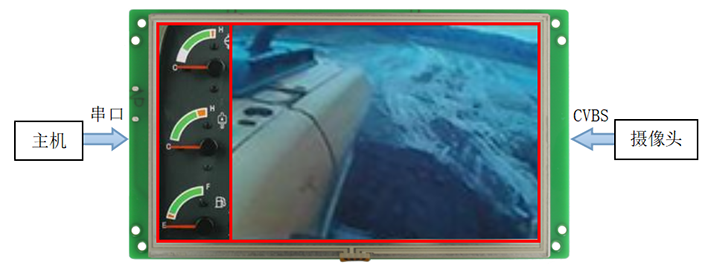

上圖展示的是分區顯示效果，顯示屏左側部分顯示設備運行狀態參數，右側顯示攝像頭監控畫面。監控畫面的長寬大小和位置可以在攝像頭控件中設置。設備運行狀態參數利用表盤控件、變量控件、變量圖標、動畫圖標等控件設計制作。

把設備運行狀態參數界面和攝像頭監控畫面集成到一塊顯示屏上后，簡化了系統構成，降低了硬件成本，提高了系統可靠性；減少了空間占用，可以極大優化儀表盤布局，畫面顯示更加合理、簡潔、友好。

3、控件設計

攝像頭控件是在顯示屏指定區域顯示攝像頭監控畫面。變量只有3個取值：停止值、攝像頭通道1的開始值、攝像頭通道2的開始值。當通過0x82指令向變量單元寫入開始值時，指定區域?qū)⒉シ艛z像頭監控畫面；當寫入停止值時，視頻停止播放。

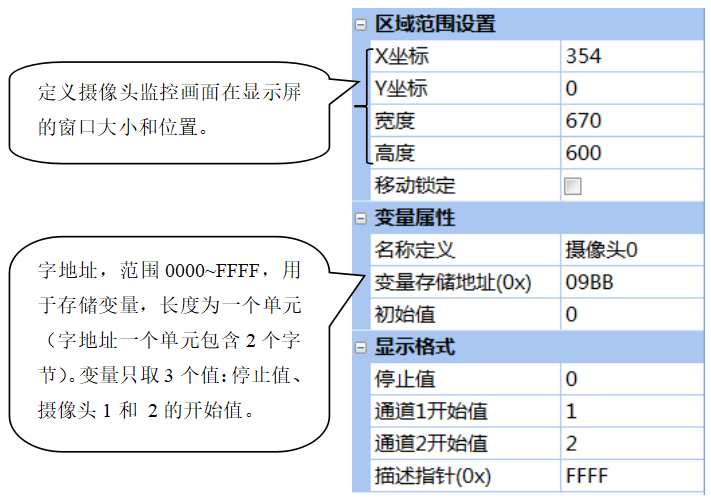

按照上圖設置：

當向09BB單元寫入1后，將在屏幕指定區域顯示攝像頭1的監控畫面。

發送指令：A5 5A 05 82 09 BB 00 01

A5 5A：幀頭

05：指令字節長度，82 09 BB 00 01共5字節

82：寫變量存儲器指令

09 BB：設置的變量地址，如上圖變量屬性所示

00 01：設置的攝像頭通道1開始值。

當向09BB單元寫入0后，監控畫面停止顯示。

當向09BB單元寫入其它值時無效，不執行任何操作。

小技巧：開機后自動在指定區域播放攝像頭通道1的監控畫面

如果把上圖中的變量初始值設置為1，就可以實現開機自動播放攝像頭1的監控畫面。
